專利國別

  中華民國

發表日期

2022-03-14 11:12:39

本校案號

P110011TW

專利名稱

模組化的摩擦攪拌焊接刀把

發明人

劉德騏、林派臣、莊鎮瑋、黃智威、顏煥杰、黃建勳、陳松江

所屬院

工學院

提案單位

前瞻製造系統頂尖研究中心

類型

發明

專利權人

國立中正大學

申請號

110120275

申請日期

2021/06/03

公開號

202210200

公開日期

2022/03/16

證書號

I757196

核准日期

2022/03/01

國際分類號

B23K 20/12(2006.01)

專利權期間

2022/03/01 ~ 2041/06/02

專利摘要

本發明揭露一種模組化的摩擦攪拌焊接刀把，其包括一流體參數感測器、一刀把錐體、一刀具、一扭力傳遞系統及一閥體，扭力傳遞系統包括一花鍵襯套、一第一平行鍵、一花鍵軸心、一彈簧座、一第二平行鍵及一刀具鎖固環。本發明的焊接刀把整合了多種功能，並可被模組化地被夾持設置於加工軸。例如，當數值控制加工中心進行銑銷時，焊接刀把模組不被安裝於加工軸上；後續進行摩擦攪拌焊接時，本發明的焊接刀把就可以被模組化地進行自動夾持交換，實現全自動換模進行摩擦攪拌焊接的功能。

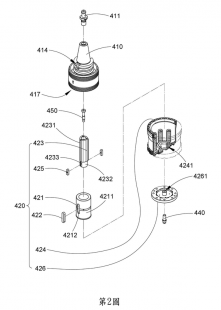

圖示
