專利國別

  中華民國

發表日期

2019-08-16 14:27:25

本校案號

P102010

專利名稱

具有預壓力感測功能之滾珠螺桿裝置

發明人

鄭友仁、黃育賢

所屬院

工學院

提案單位

機械工程學系暨研究所

類型

發明

專利權人

國立中正大學

申請號

102115779

申請日期

2013-05-02

公開號

201443353

公開日期

2014-11-16

證書號

I544164

核准日期

2016-08-01

國際分類號

F16H-025/22(2006.01)

專利權期間

2016.08.01~2033.05.01

專利摘要

一種具有預壓力感測功能之滾珠螺桿裝置，包含有一螺帽、一螺桿及複數滾珠，該螺帽具有一繞著一中心軸線之內螺紋，該螺桿係穿設於該螺帽並具有一繞著該中心軸線之外螺紋，該等滾珠係能滾動地設置於該螺帽之內螺紋及該螺桿之外螺紋之間；該滾珠螺桿裝置之特徵在於：該螺帽設有一安裝孔，該安裝孔內具有一安裝面，該安裝面係實質上以垂直於該中心軸線之方向而對應於該內螺紋，且該安裝面設置一力量感測器；藉此，該滾珠螺桿裝置可供即時監控其預壓力，且係採用直接感測之方式，因而較不易受環境因素影響，因此其感測結果較為準確。

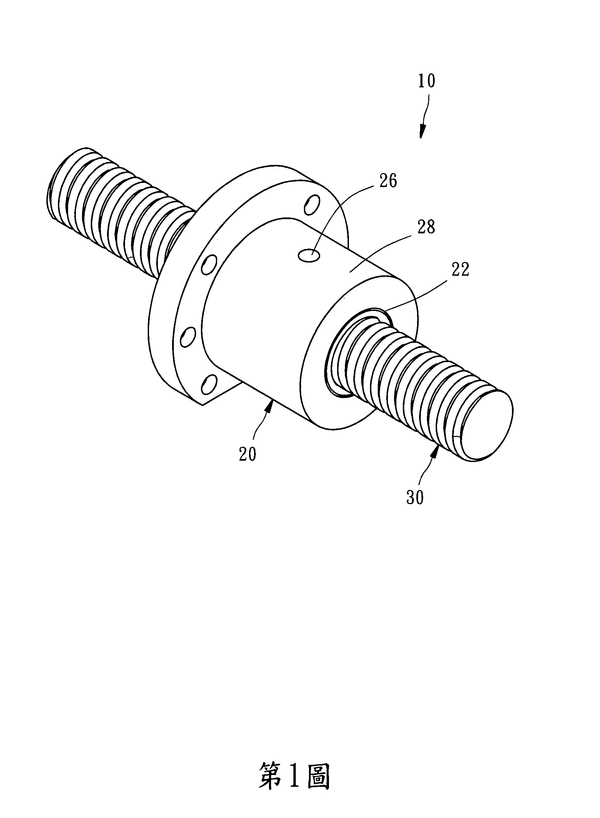

圖示
