專利國別

  中華民國

發表日期

2012-12-18 12:14:20

本校案號

P98043

專利名稱

自動調整提高動態範圍之三角積分調變器架構及方法

發明人

李順裕、張榮貴、陳致遠、洪家華

所屬院

工學院

提案單位

晶片系統研究中心

類型

發明

專利權人

國立中正大學

申請號

097151307

申請日期

2008-12-30

公開號

201025872

公開日期

2010-07-01

證書號

I369861

核准日期

2012-08-01

國際分類號

H03M-003/02(2006.01)

專利權期間

2012.08.01~2028.12.29

專利摘要

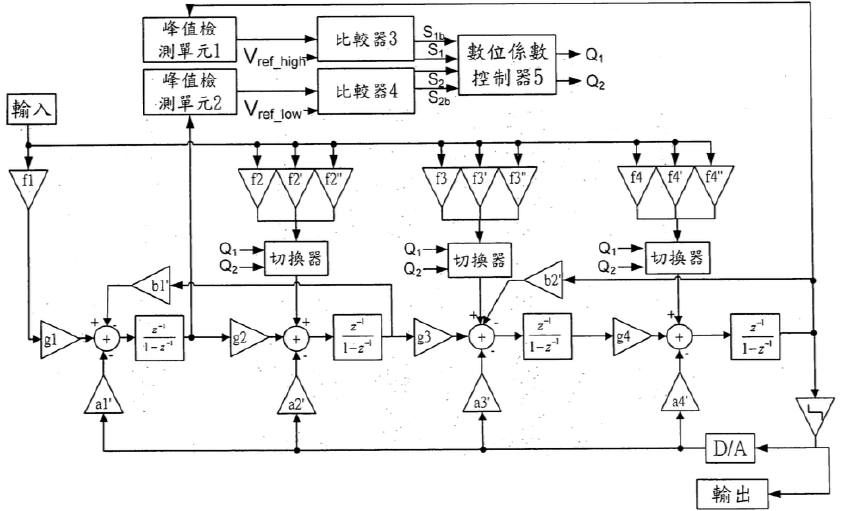

本發明提出一種自動調整提高動態範圍之三角積分調變器(Sigma－Delta Modulator)架構及其方法，藉由基於調整三角積分調變器的輸出與輸入訊號增益能量可以獲得不同動態範圍的概念中，本發明提供一個嶄新的演算法來實作完成自動化程式，並針對三角積分調變器中訊號增益能量的改變，找出多組動態範圍曲線與提升整體動態範圍，再透過高階三角積分調變器架構設計算出其所需前回饋係數(feedforward coefficient)。在獲得這些回饋係數之後，本發明更進一步在三角積分調變器架構中新增了峰值檢測單元(peak detector)、比較器單元(comparator)，數位係數控制器單元(digital controller)與切換器單元(switch)這四個元件，來動態偵測三角積分調變器之輸出與動態調整三角積分調變器的前回饋係數以達到增加動態範圍的效果。

圖示
