專利國別

  中華民國

發表日期

2017-10-27 11:14:55

本校案號

P105019

專利名稱

模組化傳輸線裝置

發明人

蔡作敏、王榆絢

所屬院

工學院

提案單位

電信研究中心

類型

發明

專利權人

國立中正大學

申請號

106106326

申請日期

2017-02-24

公開號

201832193

公開日期

2018-09-01

證書號

I602165

核准日期

2017-10-11

國際分類號

G09B-023/18(2006.01)

專利權期間

2017.10.11~2037.02.23

專利摘要

本發明係揭露一種模組化傳輸線裝置，包含一電源輸入模組、一傳輸線模組、一負載模組與複數發光二極體模組，電源輸入模組、傳輸線模組與負載模組依序電性連接並組裝。電源輸入模組傳送交流電壓至傳輸線模組與負載模組。交流訊號根據負載模組之負載阻抗與傳輸線模組之特徵阻抗，在傳輸線模組中產生電磁波。每一發光二極體模組電性連接傳輸線模組並與其組裝，所有發光二極體模組根據電磁波閃爍。本發明利用排列好的發光二極體規律閃爍來表達出波在傳輸線中的行為，並能調整相關參數，以符合數學推論，且可應用於教學用具上，幫助學習。

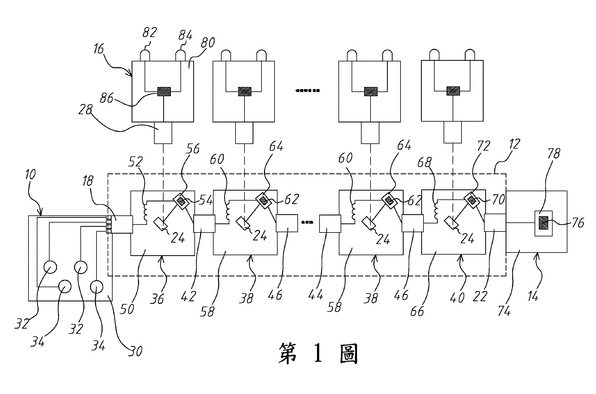

圖示
